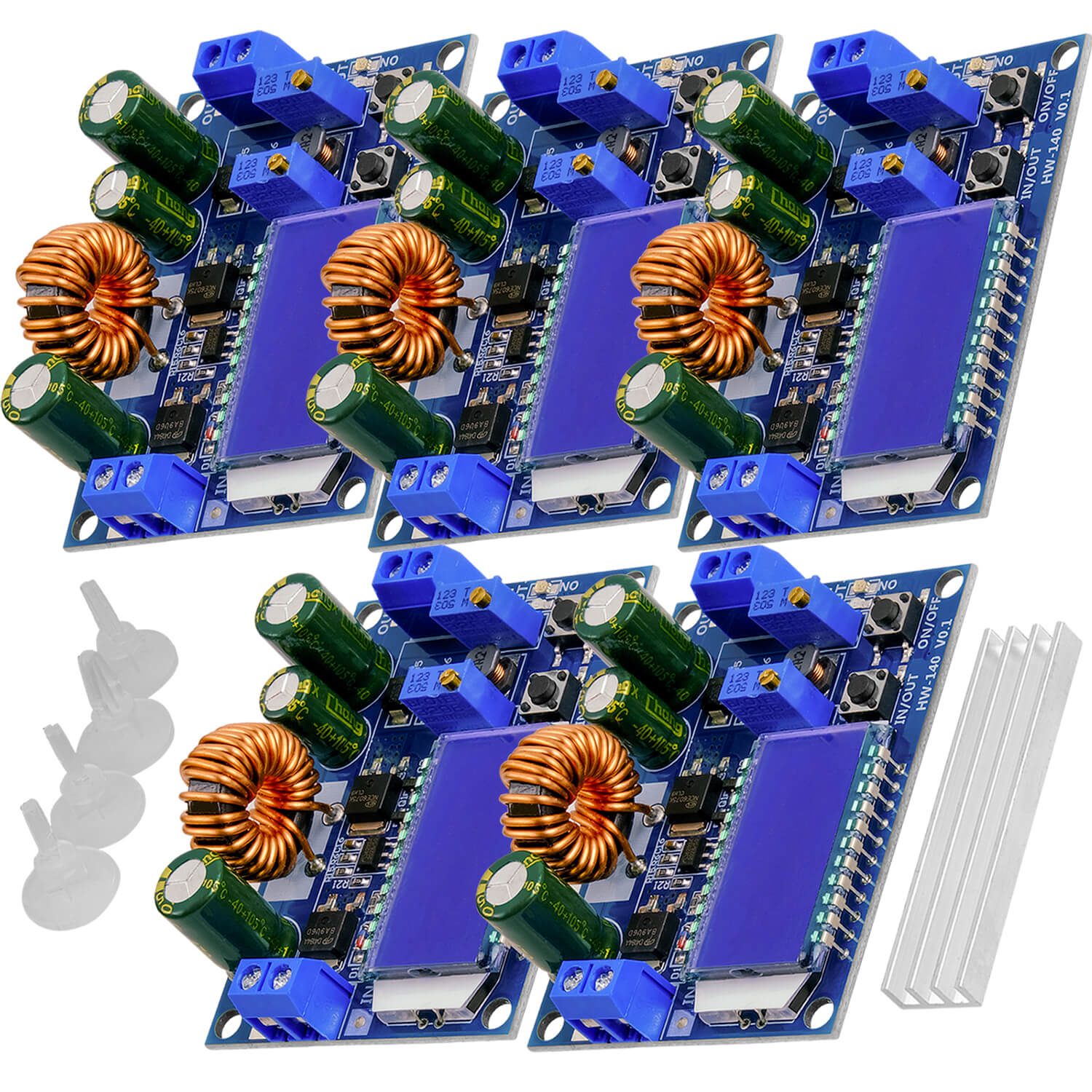

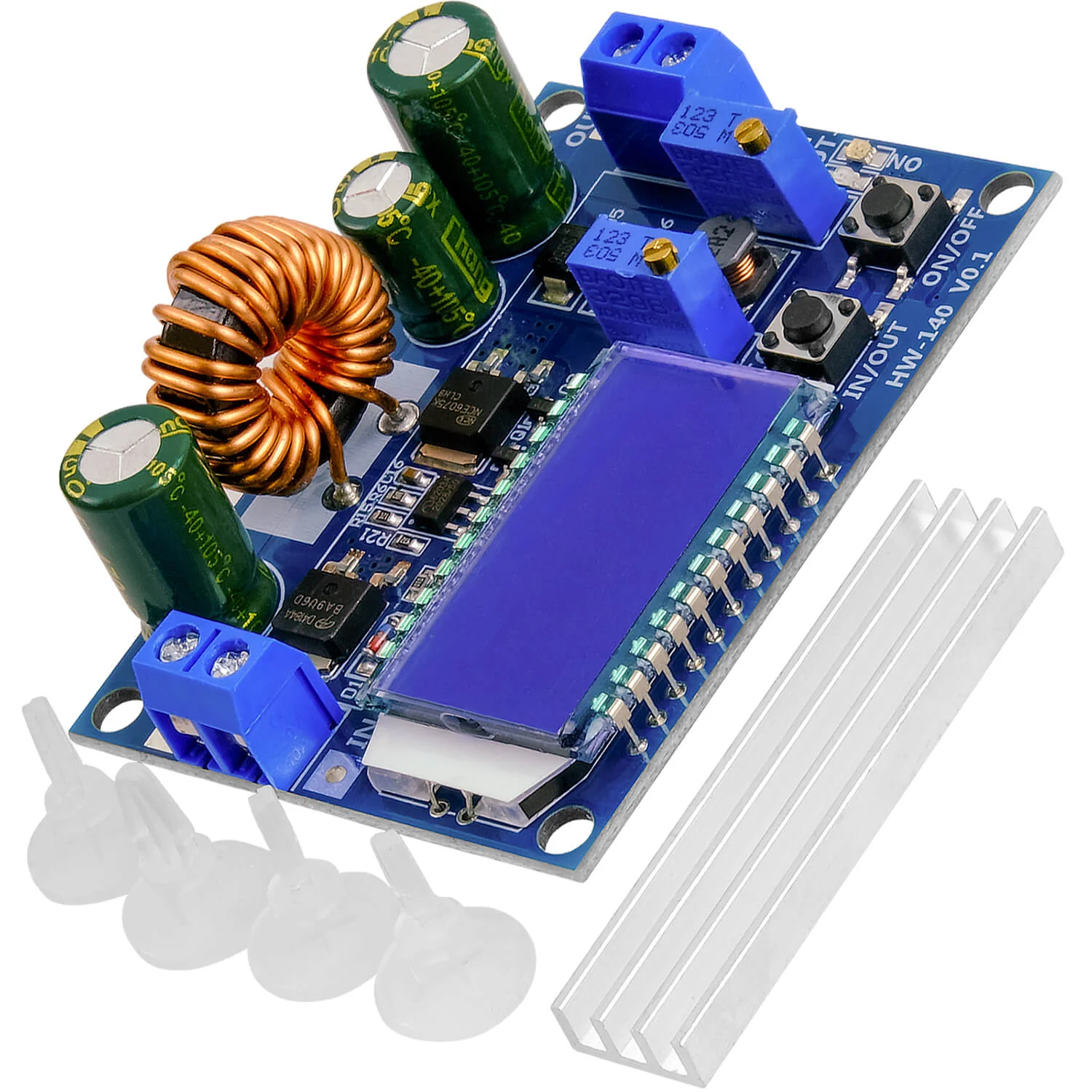

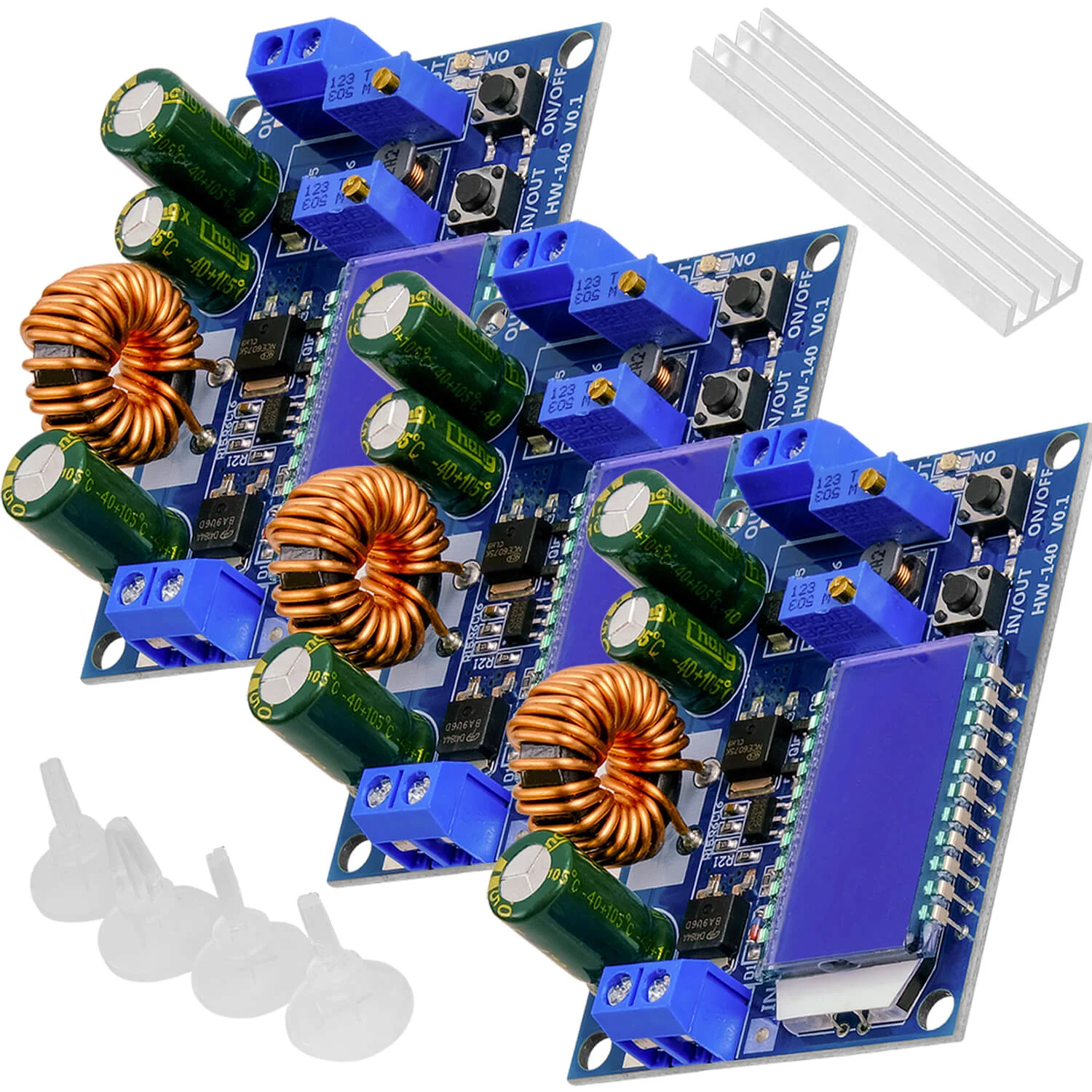

HW-140 DC-DC Buck Boost Converter Step Up/Down

Das HW-140 Netzteil ist ein wahrer Alleskönner. In Echtzeit zeigt das Display entweder die Spannung und Stromstärke am Eingang, die Spannung und Stromstärke am Ausgang oder die Leistungsabgabe. Die verschiedenen Modi können durch einen Taster, mit der Beschriftung IN/OUT, neben dem Display gewechselt werden.

Direkt neben diesem Taster befindet sich ein weiterer, mit der Beschriftung ON/OFF. Mit Hilfe des ON/OFF Tasters ist es möglich das Display auszuschalten oder den Ausgang abzuschalten. Die Möglichkeit den Ausgang abzuschalten ist sehr praktisch da keine Kabel getrennt werden müssen, um das Netzteil zu deaktivieren. Um feststellen zu können ob der Ausgang momentan an- oder ausgeschaltet ist gibt es eine LED mit der Beschriftung ON. Wenn diese leuchtet ist der Ausgang aktiviert.

Für die Einstellung der Spannung und der Stromstärke verfügt das Modul über zwei Trimmer. Diese sind unabhängig voneinander verstellbar. Die Spannung wird mit einer Genauigkeit von 0,01V angezeigt, die Stromstärke mit einer Genauigkeit von 0,001A bzw.1mA. Wenn die Stromstärke den eingestellten Maximalwert erreicht leuchtet eine LED mit der Beschriftung CC auf. Dadurch wird signalisiert, dass die Begrenzung der Stromstärke erreicht ist.

Zusätzlich verfügt das Modul über einen Soft Start, beim Anschalten wird die Spannung bis zum gewählten Wert hochgefahren und liegt nicht direkt voll an.

Diese Features machen das Netzteil für viele Anwendungen nutzbar. Die verbaute Anti-Backflow Diode ist besonders beim Laden von Autobatterien oder Akkus praktisch. Damit der Stromfluss sich nicht umkehrt, falls die Spannung der Batterie die Spannung des Modules übersteigt. Zudem funktioniert diese Diode als Verpolungsschutz am Ausgang.

Spezifikationen:

• Eingangsspannung: 5,5-30V
• Ausgangsspannung: 0,5-30V
• Ausgangsstrom: 3A konstant, mit zusätzlicher Kühlung bis 4A
• Effizienz: ~88%
• Schaltfrequenz: 180kHz
• Messgenauigkeit: +-5%
• Abmessungen: 66x48x22mm
• Gewicht: 47g
